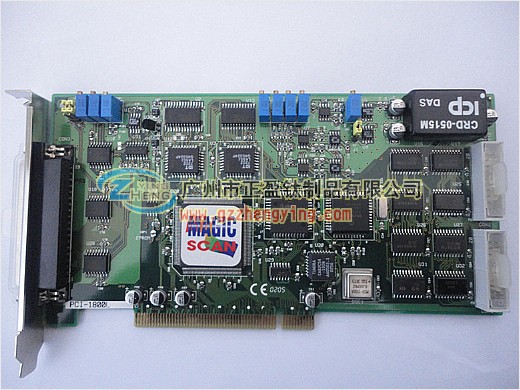

PCI-1800系列是PCI总线高性能的数据采集卡，它可以在DOS和Windows环境下实现330KHz的连续平滑的数据采集。PCI-1800系列有相同的结构：2个12位的D/A输出通道，16个数字输入通道和16个数字输出通道。PCI-1800H，PCI-1800L提供16个单端或8个差分输入；而PCI-1802H，PCI-1802L提供32个单端或16个差分输入。H是指高增益模式，L是指低增益模式。PCI-1800的扫描功能是十分令人惊叹的，我们称之为“魔术扫描”。在一些著名品牌的数据采集卡能看到可变通道扫描功能。与可变通道扫描相比，魔术扫描有了许多改进功能，满足了高端用户的要求。魔术扫描不仅能以差别巨大的速率扫描不同的输入通道，而且其增益也不同。即使在多通道扫描时，其采样速率也可保持在330K S/s。

　特点

◆PCI 总线
◆12位330KHz A/D转换
◆PCI-1800H,PCI-1800L ,16 单端/8个差分输入，2K字的FIFO缓存
◆PCI-1802H,PCI-1802L，32个单端/16个差分输入，8K字FIFO缓存
◆单通道，多通道工作时，采样速率均为330K S/s
◆3种灵活的外触发方式，前触发，后触发，中触发
◆16 个数字输入/16个数字输出通道
◆1800L,1802L：可编程低增益为0. 5, 1, 2, 4, 8.
◆1800H ,1802H：可编程高增益为 0.5, 1,5, 10, 50, 100, 500, 1000.
◆内部/外部触发.
◆2个独立的可编程数摸转换器；每个通道最大数据流量为2 MHz
◆2.7 M 字/秒的高速数据传输
◆PCI-1800H,PCI-1800L 用DB-889D可扩展通道
◆PCI-1802H,PCI-1802L 用DB-889D和DB-1825可扩展通道
◆半长卡


　用途

◆高速数据采集系统
◆过程监控
◆振动分析
◆数字式测视信号发生器


　环境要求

◆电源功率： +5V@350mA(max)
◆工作温度： 0-50℃
◆存储温度：-20℃ - 70℃
◆湿度：0~90% 无凝露
◆外形尺寸：200 mm x 105 mm


　规格

　模拟输入
  PCI-1802PGH/L PCI-1802PGH/L
　输入通道 32单端/ 16差分 32单端/ 16差分
　分辨率 12位 12位
　转换速率 330K S/s 330K S/s
　输入阻抗 10,000MΩ // 6pf 10,000MΩ // 6pf
　过压保护 ± 35V ±35V
　精度 读数的0.01%;±1位 读数的0.01%;±1位
　板载FIFO 有 有

　PCI-1800L,PCI-1802L 输入范围
Gain 增益 0.5 1 2 4 8
双极性(V) ±10 ± 5 ±2.5 ±1.25 ±0.625
单极性(V)  0~10 0~5 0~2.5 0~1.25

　增益与数据流量
增益 0.5 / 1 2 4 8
流量 330K/s 330K/s 330K/s 330K/s

　PCI-1800H ,1802H输入范围
增益 0.5 1 5 10 50 100 500 1000
双极性(V) ±10 ±5 ±1 ±0.5 ±0.1 ±.05 ±.01 ±.005
单极性(V)  0~10  0~1  0~0.1  0~0.01

　增益与数据流量
增益 0.5 / 1 5 / 10 50 /100 500/1000
流量 330K/s 80K/s 10K/s 1K/s

　D/A输出
　通道 　2
　类型 　12 位双缓存
　线性度 　0.06% FS
　设置时间 　0.4mS
　输出范围 　-5V ~ +5V or -10V~+10V
　输出驱动 　+-5mA

　数字 I/O
输入 16 通道 TTL电平
输出 16 通道 TTL电平

　计时器
　内置步进计时器 　16位,8Mhz输出
　外接步进计时器 　16位,8Mhz输出
　机械式独立计时器 　16位,8Mhz输出
