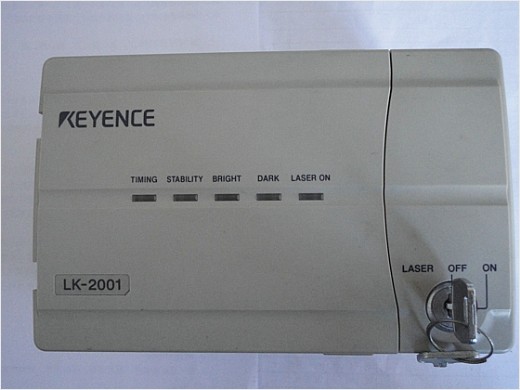

LK-2001 超高速/ 高精度 CMOS 激光位移传感器
?  超快的速度: 392kHz
?  超高的精度: ±0.02%
?  超高的重复性: 0.01μm
?  全新开发的“ABLE II” 控制
 激光位移传感器必须同时具备速度、精度和卓越性能，以便胜任所有应用。LK-G5000 采用了国际顶尖技术，力争在各个方面都做到世界最佳。
型号 LK-G10/G15 LK-G30/G35
安装模式 － 漫反射 镜面反射
参考距离 10mm 30mm 23.5mm
测量距离1 ±1mm ±5mm ±4.5mm
光源  红色半导体激光
波长 650nm（可见光），2类（FDA） 650nm（可见光），3a类（FDA）
输出 最大0.3mW 最大4.8mW
（参考距离上的）光点直径 约20*500μm（G15）
约Ф20μm（G10） 约30*850μm（G35）
约Ф30μm（G30）
直线性2 ±0.03%的F.S.（F.S.= ±1mm） ±0.05%的F.S.（F.S.= ±5mm）
再现性3 0.02μm（0.01μm） 0.05μm（0.01μm）
采样频率 20/50/100/200/500/1000μs（可选择6种级别）
LED指示器 靠近测量中心：绿光 测量范围内：橙光 测量范围外：橙光闪烁
温度特性 0.01%的F.S./℃(F.S.= ±1mm) 0.01%的F.S./℃(F.S.= ±5mm)
材料 铝压膜
重量（包括电缆） 约190g 约280g
环境耐性 防护结构 IP67（IEC60529）
周围亮度 白炽灯或荧光灯：最大10000lux
周围温度 0至50℃，无冷凝
相对湿度 35至85%，无冷凝
振动 10至55Hz，多重放大1.5mm；X、Y、Z方向各两小时


1、此距离是通过测量KEYENCE的标准目标（陶瓷）获得的。
LK-G10/G15：当取样率是20μs时，距离变成+0.37（远端）到-1mm（近端）。
LK-G30/G35：当取样率是20μs时，漫反射的距离变成+1.8（远端）到-5mm（近端），而镜反射的距离变
成+1.6（远端）到-4.5mm（近端）
2、此距离是是通过标准模式下测量KEYENCE的标准目标（陶瓷）获得的。
3、此距离是在参考距离上通过4096次平均化测量KEYENCE的标准（SUS）获得的。括号内的距离是通过测量
带有16384的目标获得的典型线性度。
型号 LK-G80/G85 LK-G150/G155
安装模式 漫反射 镜面反射 漫反射 镜面反射
参考距离 80mm 75.2mm 150mm 147.5mm
测量距离1 ±15mm ±14mm ±40mm ±39mm
光源  红色半导体激光
波长 650nm（可见光），3a类（FDA）
输出 最大4.8mW
（参考距离上的）光点直径 约70*1100μm（G85）
约Ф70μm（G80） 约120*1700μm（G155）
约Ф120μm（G150）
直线性2 ±0.05%的F.S.（F.S.= ±15mm） ±0.05%的F.S.（F.S.= ±40mm）
再现性3 0.2μm 0.5μm
采样频率 20/50/100/200/500/1000μs（可选择6种级别）
LED指示器 靠近测量中心：绿光 测量范围内：橙光 测量范围外：橙光闪烁
温度特性 0.01%的F.S./℃(F.S.= ±15mm) 0.01%的F.S./℃(F.S.= ±40mm)
材料 铝压膜
重量（包括电缆） 约380g 约290g
环境耐性 防护结构 IP67（IEC60529）
周围亮度 白炽灯或荧光灯：最大10000lux
周围温度 0至50℃，无冷凝
相对湿度 35至85%，无冷凝
振动 10至55Hz，多重放大1.5mm；X、Y、Z方向各两小时


1、此距离是通过测量KEYENCE的标准目标（陶瓷）获得的。
LK-G80/G85：当取样率是20μs时，漫反射的距离变成-9（近端）到-15mm（近端），而镜反射的距离变
成-8.7（近端）到-14mm（近端）
LK-G150/G155：当取样率是20μs时，漫反射的距离变成-22（近端）到-40mm（近端），而镜反射的距离变
成-22(近端）到-39mm（近端）
2、此距离是是通过标准模式下测量KEYENCE的标准目标（陶瓷）获得的。
3、此距离是在参考距离上通过4096次平均化测量KEYENCE的标准（SUS）获得的。
型号 LK-G400/LK-G405 LK-G500/LK-G505
安装模式 漫反射 镜面反射 漫反射 镜面反射
参考距离 400mm 398mm 500mm 497.5mm
测量距离1 ±100mm ±99mm -250到+500mm -249到+498mm
光源  红色半导体激光
波长 650nm（可见光），3a类（FDA）
输出 最大4.8mW
（参考距离上的）光点直径 约290*8300μm（G405）
约Ф290μm（G400） 约300*9500μm（G505）
约Ф300μm（G500）
直线性2 ±0.05%的F.S.（F.S.= ±100mm） ±0.05%的F.S.（F.S.= ±40mm）4.5
-250到+250mm
﹤高精度距离﹥±0.02%的F.S.（±100μm）
-250到-50mm
﹤长距离﹥±0.1%的F.S.（±500μm）
-250到+500mm
（F.S.= ±250mm）
再现性3 2μm
采样频率 20/50/100/200/500/1000μs（可选择6种级别）
LED指示器 靠近测量中心：绿光 测量范围内：橙光 测量范围外：橙光闪烁
温度特性 0.01%的F.S./℃(F.S.= ±100mm) 0.01%的F.S./℃(F.S.= ±250mm)
材料 铝压膜
重量（包括电缆） 约380g
环境耐性 防护结构 IP67（IEC60529）
周围亮度 白炽灯或荧光灯：最大10000lux
周围温度 0至50℃，无冷凝
相对湿度 35至85%，无冷凝
振动 10至55Hz，多重放大1.5mm；X、Y、Z方向各两小时
1、此距离是通过测量KEYENCE的标准目标（陶瓷）获得的。
LK-G405/LK-G400：
当取样率是20μs时，漫反射的距离变成-70（近端）到-100mm（近端），
当取样率是20μs时，镜反射的距离变成-70（近端）到-99mm（近端）
LK-G500/LK-G505：
当取样率是20μs时，漫反射的距离变成-230（近端）到-250mm（近端），
当取样率是20μs时，镜反射的距离变成-230(近端）到-249mm（近端）
当取样率是50μs时，漫反射的距离变成-125（近端）到-250mm（近端），
当取样率是50μs时，镜反射的距离变成-125(近端）到-249mm（近端）
2、此距离是是通过标准模式下测量KEYENCE的标准目标（陶瓷）获得的。
3、此距离是在参考距离上通过4096次平均化测量KEYENCE的标准（SUS）获得的。
4、所有都是在F.S.= ±250mm的情况下计算。
5、“高精度距离”和“长距离”是指这些距离使用时的线性度。
扩展电缆（传感头和控制器之间的电缆）
型 号 LK-GC2 LK-GC5 LK-GC10 LK-GC20 LK-GC30
电缆长度 2m 5m 10m 20m 30m
重 量 约200g 约400g 约750g 约1400g 约2000g
扩展电缆（显示面板的电缆）
型 号 OP-51654 OP-51655 OP-51656
电缆长度 0.3m 3m 10m
控制器
类 型 输 出
NPN PNP
一 体 化 LK-G3001 LK-G3001PV
独 立 型 LK-G3001 LK-G3001P
型号 一体化型 LK-G3001(P)V
独立型 LK-G3001(P)/LK-GD500
指示灯 传感头兼容型 所有LK-G传感头都是兼容的
可连接传感器数 最多2个
最小显示单元 0.01μm
显示范围 ±9999.99mm至±9999.99m（6级别可选）
刷新率 10次/秒
终端模式 模拟电压输出 ±10V×2输出，输出端阻抗：100Ω
模拟电流输出 4至20mA×2输出,最大负载端阻抗：350Ω
定时输入3 针对OUT1，无电压输入
复位输入3
自动调零输入3
激光远程连锁输入3 无电压输入
比较器输出2 针对OUT1,NPN或PNP开集极输出
时钟输出2 针对OUT1,NPN或PNP开集极输出（N.C.）
扩展接头4 定时输入3 针对OUT2，无电压输入
复位输入3
自动调零输入3
程序切换输入3 无电压输入×3次输入
激光关闭输入3 针对传感头A/B，无电压输入
比较器输出2 针对OUT2, NPN或PNP开集极输出
时钟输出2 针对OUT2,NPN或PNP开集极输出（N.C.）
二进制 二进制输出2 测量数据输出（21位），可选OUT1/OUT2, NPN或PNP开集极输出
选通脉冲输出2 NPN或PNP开集极输出
二进制选择器输出2 NPN或PNP开集极输出
二进制选择器输入3 无电压输入
RS-232C接口 测量数据输出和控制输入/输出（最高波特率：115200bit/s，可选）
USB接口 兼容USB2.0版Full speed（兼容USB1.1）
主要功能 2OUT同时测量，操作，平均，滤波器，校正，测量，自动归零，取样频率设置，防止相互干扰，数据存储，8-程序存储器，ECO模式，ABLE设置，目标设置，ABLE调节，
透明目标表面测量的选择，统计处理，设置支持软件的连接，可选的机头安装等
电源电压 24VDC±10%,脉动：10%(P对P)或更低
电流消耗 装有一个传感头时为500mA更低，或装有2个传感头时为600mA更低
环境温度 0至50℃，无冷凝
相对湿度 35至85%，无冷凝
重量 约480g（LK-G3001（P）V）,约370g（LK-G3001（P）），约60g（LK-GD500）
1、可单独操作LK-G3001.可在显示面板（LK-GD500）上或通过可设置软件（LK-H1W）显示值或修改设置
2、NPN开集极定额：最大50mA(最大40V),残余电压最大0.5V
PNP开集极定额：最大50mA(最大30V),残余电压最大0.5V
3、无电压输入定额：1V或更小的启动电压，0.6 mA或更小的关闭电流
4、扩展连接器不包括在控制器内。部件编号是OP-51657
